| 聯系我們 | |
| 鞏義市盛威冶金爐料有限公司 | |
| 地 址： 河南省鞏義市涉村鎮西涉村 | |
| 電話：0371-64578859 | |
| 傳真：0371-64578859 | |
| 手機：15238686199 13938297067 | |
| 聯系人：李經理 | |
| 郵編：451200 | |
高純度鉻剛玉質耐火澆注料的全方面解析
發布時間：2014/5/8 9:20:04 瀏覽次數：1281
小編來全方面解析一下高純度絡剛玉質耐火澆注料，包括特性、使用范圍、組成等。高純度鉻剛玉質耐火澆注料是在高純度剛玉質耐火澆注料的基礎上，摻加適量的工業氧化鉻，采用低水泥技術制成的。其主要產品為透氣磚和水口等，在煉鋼工業中*廣泛應用，使用效果較好，社會效益顯著。
（一）組成材料和性能
下表為鉻剛玉質耐火澆注料的性能。表中編號1用板狀剛玉作耐火骨料，電熔白剛玉作粉料。編號2用致密剛玉作耐火骨料和粉料。其余的用電熔白剛玉作耐火骨料和粉料。耐火骨料臨界粒徑為10mm或8mm，總用量為70%；同時還采用a-Al2O3超微粉、工業氧化鉻和很 少量的mf- SiO2作耐火粉料。編號5用CA-80水泥作結合劑，其余的結合劑為CA-70水泥。同時摻加減水劑和緩凝劑等。從表中看出，Al2O3和Cr2O3合量大于94%料的純度很高。體積密度大于3.10 g·cm-3，料較致密。110℃烘干和1500℃燒后耐壓強度分別大于68Mpa和102Mpa，1500℃燒后線變化除編號1外均呈負值，即略有收縮。總之，高純度鉻剛玉質耐火澆注料的性能是優良的。

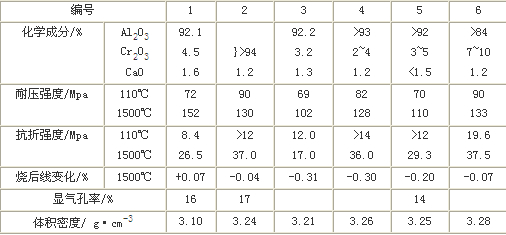

鉻剛玉質耐火澆注料的理化指標
關于更多澆注料詳細情況，請關注盛威網站：www.yobet266.com
上一條：
談談不粘鋁澆注料的特性與使用范圍
下一條：
耐酸澆注料特性*使用環境
豫公網安備 41910102000058號
