| 聯系我們 | |
| 鞏義市盛威冶金爐料有限公司 | |
| 地 址： 河南省鞏義市涉村鎮西涉村 | |
| 電話：0371-64578859 | |
| 傳真：0371-64578859 | |
| 手機：15238686199 13938297067 | |
| 聯系人：李經理 | |
| 郵編：451200 | |
輕質保溫澆注料成型施工
發布時間：2020/4/6 8:33:48 瀏覽次數：619
把混煉好的輕質保溫澆注料一次性加入到施工工作面后，打開振動棒振動至輕質保溫澆注料表面泛漿且無大量氣泡逸出為宜。支護模板接縫處應用密封膠帶密封，防止漏漿，一旦有漏漿出現必將影響澆注料強度。
插入輕質保溫澆注料中的振動棒操作者應定崗、定人;澆注應對稱均勻連續進行;振搗應用手提式振搗棒進行機械振動并配合人工搗制，必要時適當振動模板表面，振搗棒移動間隔200mm，每次振搗時間30s左右，采取“快插”“慢抽”緩慢移動的方法，直至表面返漿不產生氣泡為宜，振動時間不宜過長，不漏振、過振。振動完畢拔棒時應緩慢進行，否則會發生偏折，影響材料、強度和使用性能。
施工時須一次澆注到所規定的厚度，振動完全密實為止。對較厚的部位應采用分層施工的方法，在澆注料上面一層時，振動棒應觸及下面澆注好的料層1/3處，使上下層澆注料結合緊密。
施工過程中支撐澆注厚度的木塊支撐不準掉入或遺留在正在澆注的模板內。
已運至工作面的輕質保溫澆注料須在其初凝之前用完。已初凝的輕質保溫澆注料不可再使用。
輕質保溫澆注料的拆模和養護
澆注料施工完畢后溫度在20℃以下，脫模時間不得少于96h，20℃以上時不得少于48h脫模。
澆注料潮濕養護后，須進行嚴格的熱養生、烘烤，待熱養生、烘烤合格后才能投入使用。

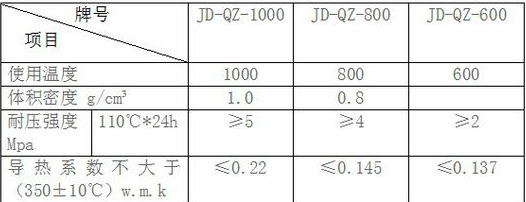

輕質保溫澆注料配比及理化指標
上一條：
輕質保溫澆注料的使用性能
下一條：
珍珠巖澆注料屬于輕質保溫澆注料嗎？
豫公網安備 41910102000058號
